Membraanpompen werken doof een flexibel membraan te gebruiken dat heen en weer oscilleert om een vacuüm te creëren om vloeistof in te nemen en een positieve druk om het af te voeren. Dit heen en weer gaande verplaatsingsmechanisme zorgt voor een afdichting tussen het aandrijfmechanisme en de verpompte vloeistof, waardoor het ideaal is voor het zonder lekkage hanteren van corrosieve, schurende of stroperige vloeistoffen.
Het kernmechanisme: hoe werkt een membraanpomp?
De fundamentele werking van een membraanpomp is afhankelijk van de volumeverandering binnen een pompkamer, mogelijk gemaakt door de beweging van een flexibel membraan. Wanneer het membraan van de pompkop wordt weggetrokken, neemt het volume van de kamer toe, waardoor de interne druk afneemt. Hierdoor ontstaat een vacuüm dat vloeistof door de inlaatklep zuigt. Omgekeerd, wanneer het membraan naar de pompkop wordt geduwd, neemt het volume af, waardoor de druk toeneemt en de vloeistof via de persklep naar buiten wordt geperst.

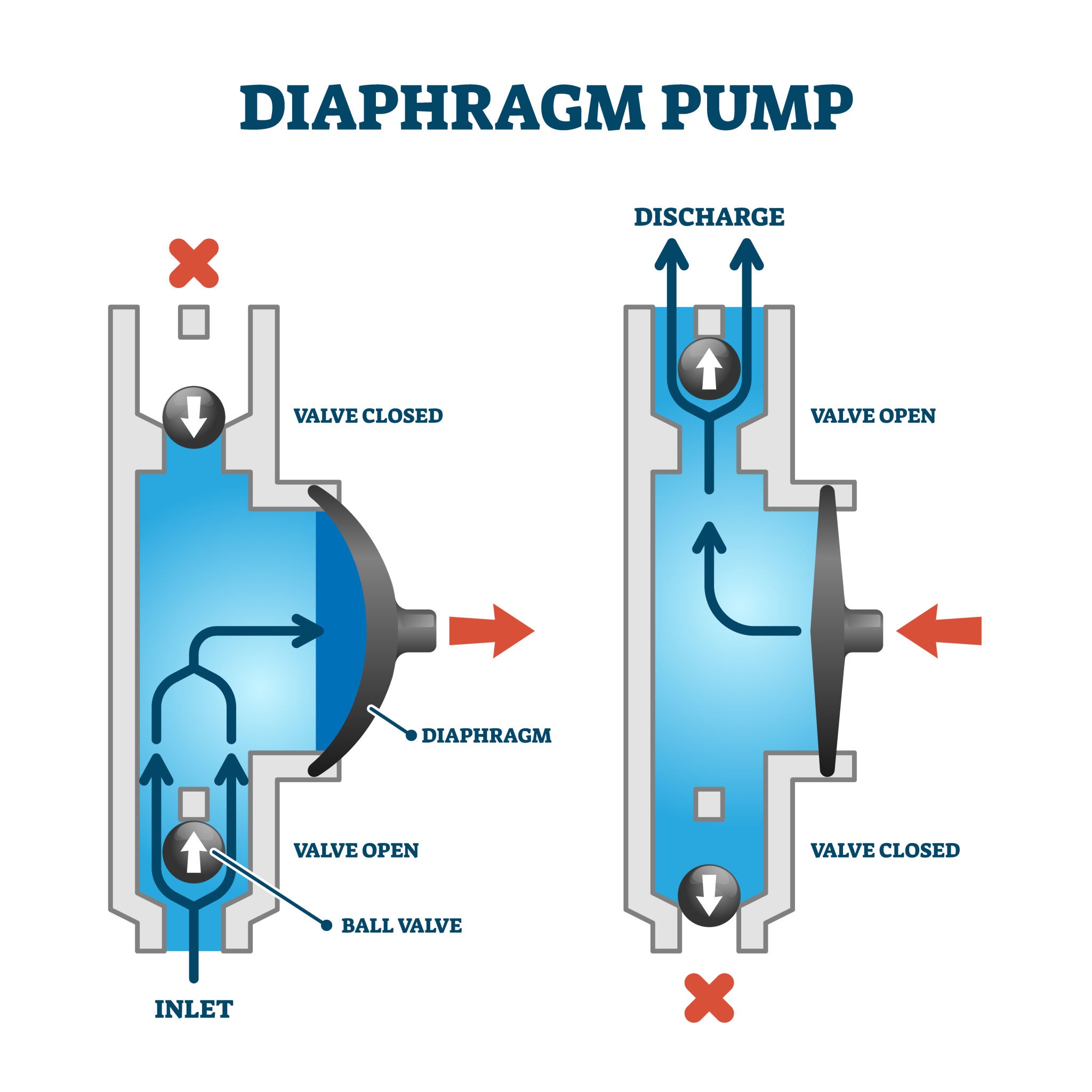

Om te begrijpen Hoe werken membraanpompen? in detail moet men naar de tweetaktcyclus kijken:
- De zuigslag: Het diafragma beweegt naar buiten, waardoor een lagedrukzone ontstaat. De inlaat terugslagklep gaat open vanwege het drukverschil, waardoor vloeistof de kamer kan binnendringen, terwijl de uitlaat terugslagklep blijft goed afgesloten.
- De ontladingsslag: Het diafragma beweegt naar binnen en comprimeert de vloeistof. De toegenomen druk dwingt de inlaat terugslagklep sluiten en de uitlaat terugslagklep te openen, waardoor de vloeistof in de afvoerleiding terechtkomt.
Soorten membraanpompen en hun unieke werking
Membraanpompen worden voornamelijk gecategoriseerd op basis van hun krachtbron: luchtaangedreven dubbelmembraanpompen (AODD) en motoraangedreven (mechanische/hydraulische) pompen. Elk type maakt gebruik van dezelfde basismembraanbeweging, maar verschilt in de manier waarop de energie naar het diafragma zelf wordt overgebracht.

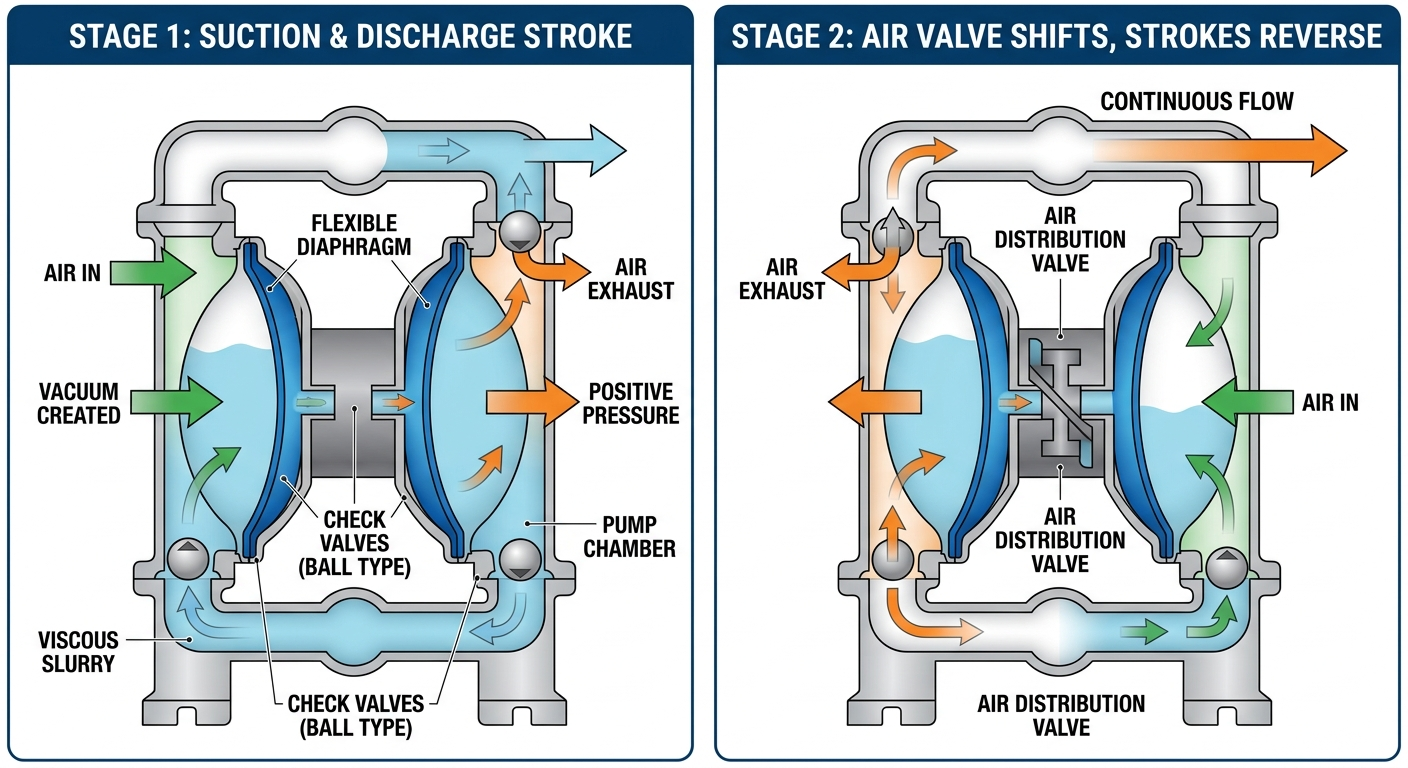

1. Luchtaangedreven dubbelmembraanpompen (AODD).
AODD-pompen gebruiken perslucht om een gemeenschappelijke as te verschuiven die twee membranen verbindt, waardoor een continue pompactie mogelijk is. Terwijl lucht naar de achterkant van diafragma A wordt geleid, wordt vloeistof uit de eerste kamer geduwd. Tegelijkertijd wordt membraan B naar binnen getrokken, waardoor zuigkracht in de tweede kamer ontstaat. Een luchtverdeelklep zorgt ervoor dat de luchttoevoer afwisselend tussen beide zijden plaatsvindt.
2. Mechanisch bediende membraanpompen
Mechanisch aangedreven pompen gebruiken een krukas of excentrisch tandwielmechanisme om het membraan fysiek te trekken en te duwen. Dit ontwerp is gebruikelijk in kleinere toepassingen en doseerpompen waarbij nauwkeurige controle over de slaglengte vereist is. Het is zeer efficiënt voor het doseren van chemicaliën onder lage druk.
3. Hydraulisch bediende membraanpompen
Hydraulische membraanpompen gebruiken een plunjer om een hydraulische vloeistof onder druk te zetten, die vervolgens het membraan beweegt. Doordat het membraan ‘gebalanceerd’ is tussen de hydraulische vloeistof en de verpompte vloeistof, ondervindt het minder mechanische belasting, waardoor dit type geschikt is voor industriële hogedruktoepassingen (tot 100 bar of meer).
Prestatievergelijking: AODD versus mechanisch versus hydraulisch
Het selecteren van de juiste membraanpomp hangt af van de vereiste druk, het debiet en de aard van de te verpompen vloeistof. Hieronder vindt u een gedetailleerde vergelijking van de drie primaire technologieën.
| Functie | AODD-pompen | Mechanische pompen | Hydraulische pompen |
| Stroombron | Gecomprimeerde lucht | Elektrische motor | Elektrisch/hydraulisch |
| Maximale druk | Middel (8-10 bar) | Laag tot gemiddeld | Zeer Hoog (100 bar) |
| Zelfaanzuigend | Uitstekend | Goed | Goed |
| Behandeling van vaste stoffen | Uitstekend | Beperkt | Beperkt |
| Beste gebruiksscenario | Slurries/chemicaliën | Waterbehandeling | Hogedrukdosering |
Belangrijkste voordelen van het gebruik van membraanpompen
Het belangrijkste voordeel van een membraanpomp is het afdichtingsloze ontwerp, waardoor het risico op lekkage wordt geëlimineerd en de onderhoudsvereisten worden verminderd. In tegenstelling tot centrifugaalpompen die mechanische afdichtingen of pakkingen vereisen, is de flexibel diafragma fungeert als een statische afdichting.
- Droogloopvermogen: De meeste AODD-pompen kan gedurende langere perioden drooglopen zonder schade aan de interne componenten, omdat er geen roterende onderdelen zijn die warmte genereren door wrijving.
- Onderdompelbare opties: Veel membraanpompen zijn ontworpen om volledig te worden ondergedompeld in de vloeistof die ze verpompen, op voorwaarde dat de luchtuitlaat boven het vloeistofniveau wordt ontlucht.
- Afschuifgevoeligheid: Ze zorgen voor een zachte pompwerking, wat van cruciaal belang is schuifgevoelige vloeistoffen zoals voedingsproducten (sauzen, crèmes) of polymeren die kunnen afbreken onder de snelle rotatie van andere pomptypes.
- Explosiebestendig: Omdat AODD-pompen op lucht werken in plaats van op elektriciteit, zijn ze dat inherent ook ATEX-geclassificeerd en veilig voor gebruik in gevaarlijke of explosieve omgevingen.
Onderhoud en gemeenschappelijke uitdagingen
Het meest voorkomende faalpunt bij deze systemen is het diafragma zelf, dat uiteindelijk vermoeid raakt door de constante heen en weer gaande beweging. Begrip Hoe werken membraanpompen? houdt in dat wordt erkend dat het membraan een slijtagedeel is.
Diafragmamateriaalkeuze
Het selecteren van het juiste materiaal is essentieel voor een lange levensduur. Bijvoorbeeld PTFE (Teflon) biedt superieure chemische weerstand, maar is minder flexibel dan Santopreen or Nitraat . Uit een onderzoek bij chemische verwerkingsfabrieken bleek dat de overstap naar een beter compatibel elastomeer de levensduur van het membraan met meer dan 300% verlengde, waardoor de uitvaltijd aanzienlijk werd verminderd.
Ventielobstructies
De terugslagkleppen (kogel- of kleptype) moeten perfect op hun plaats zitten om de doorstroming te behouden. Als een vast deeltje zich in de klepzitting nestelt, verliest de pomp zijn kracht. Gebruikmakend verzwaarde klepkogels kan vaak problemen oplossen waarbij de vloeistof te stroperig is om standaardballen snel te laten zitten.
Veelgestelde vragen: De werking van membraanpompen begrijpen
Vraag: Waarom pulseert mijn membraanpomp?
A: Pulsatie is een natuurlijk kenmerk van de heen en weer gaande actie. Om een soepele doorstroming te bereiken, installeren veel operators een pulsatiedemper aan de perszijde om drukpieken op te vangen.
Vraag: Kunnen membraanpompen vaste stoffen verwerken?
A: Ja, vooral AODD-pompen. Afhankelijk van de pompgrootte kunnen sommige pompen vaste stoffen met een diameter tot 75 mm (3 inch) verwerken zonder verstoppingen, op voorwaarde dat ze zijn uitgerust met klep kleppen .
Vraag: Hoe regel ik het debiet?
A: Bij luchtaangedreven versies past u eenvoudigweg de luchtdruk of het volume aan dat de pomp binnenkomt. Voor motoraangedreven versies: a Variabele frequentieaandrijving (VFD) of het aanpassen van de slaglengte is de standaardmethode.
Vraag: Wat is de maximale zuighoogte?
A: Typische membraanpompen kunnen een droge zuighoogte van 3 tot 6 meter bereiken. Zodra de pomp ‘bevochtigd’ (aangezogen) is, kan de zuighoogte aanzienlijk toenemen tot 8 of 9 meter.
Conclusie
Door de vraag “hoe werken membraanpompen” onder de knie te krijgen, kunnen industrieën hun vloeistofoverdrachtprocessen optimaliseren voor veiligheid en efficiëntie. Of u nu te maken heeft met agressieve chemicaliën, dikke slurries of gevoelige voedselproducten, de membraanpomp blijft een van de meest veelzijdige en betrouwbare gereedschappen in de moderne techniek. Door het juiste type aandrijving en materiaal te kiezen, bent u verzekerd van een duurzame, lekvrije oplossing voor uw meest uitdagende pompbehoeften.
